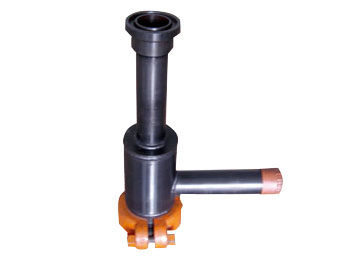

TYG-160型过滤器是安装在油田注水井口上对油田注入水中的二次污染分配物，如污油、悬浮物、细上泥沙等机械杂质进行过滤处理的装置。

过滤器的使用，可以有效改善注入水的质量，减少机械杂质对地层的堵塞，保护储层吸水能力。对油田注够水，注好水目标的实现，对外围低渗透油田注好水的工作都是很有必要的。

过滤器具有体积小，重量轻，耐压高，寿*长，容易安装，*作简便，过滤****，可靠性好等特点。过滤精度可按水质进行调控，滤芯可重复使用，为用户使用带来极大的方便。TYG-160型过滤器分立式安装和卧式安装（焊接）。

1、工作参数

试 验 压 力：35MPa

**工作压力：25 MPa

工 作 温 度：0～200℃

过 滤 介 质：水井注入水或其它液体

过 滤 精 度：50～200μm可调

2、 滤芯材质

⑴、采用线隙式不锈钢滤管，孔隙滤达到65%；可反冲洗，承受压力高。

⑵、过流部分采用**防垢涂层。

3、结构图

1、卡箍 2、双头螺栓 3、螺母 4、盲卡箍头 5、滤芯 6、平胶垫A 7、平胶垫B

8、壳体 9、平胶垫C 10、 卡箍组件 11、**防垢涂层 12、进口 13、出口 14、排污口

主要规格：

TYG-160-230 30方/日～260方/日

TYG-160-460 260方/日～500方/日

TYG-160型过滤器以250采油树相配、过滤器**管内径为 Φ63mm，不影响正常测试，流量范围为30方/日～500方/日

型号：普通型和特殊型

1、*作规程

⑴设备安装完毕，正常注水前应先检查各部件是否正常，各管部件连接是否正确，各阀门应全在关闭状态，然后缓慢开启注水阀门。

⑵压力稳定后，缓慢开启生产阀门，当压力平稳后，**开启生产阀门。

⑶工作运行5～15分钟后注水平稳时，再视流量需要相应调整注水参数。

⑷当进液口与出液口压差为0.5 MPa以上时，或流量**减少时，这时应对滤芯进行排污清洗处理。

2、滤芯清洗过程

⑴当滤芯轻微堵塞时可进行反冲洗处理，关闭需清洗的过滤器进液阀门，缓慢开启放污阀门即可，排污时间10～15分钟。

⑵如果油污较重，堵塞严重，反冲洗**不**时，逐一将滤芯取出用蒸汽冲洗；或者用我公司提供的专用再生清洗液对滤芯清洗处理即可。
