产品型号：BKG-90-TY-01

笔式滑套开关是用于抽油机井作业施工时防止油管喷的不压井工具。

一、安装方法:

将抽油泵固定凡尔卸开，笔式滑套开关上接泵筒，下接固定凡尔。

二、工作原理:

该开关是以转动滑套（6）上下移动---关闭或打开**管（8）上的进液孔来控制油管的。

下管过程中，转动滑套（6）处于低位，关闭**管（8）上的进液孔，下入抽油杆后，抽油杆柱的重量全部压在转动头（4）上，并通过球（3）传到转动滑套（6）上。上提抽油杆柱，在弹簧（5）的作用下转动滑套（6）绕键（7）沿自身滑道上行，处于打开**管（8）上的进液孔位置（如图所示位置），抽油机正常生产。

二次作业时，下放杆柱，重复上述动作，键（7）控制转动滑套（6）处于低位，关闭进液孔，实现不压井。

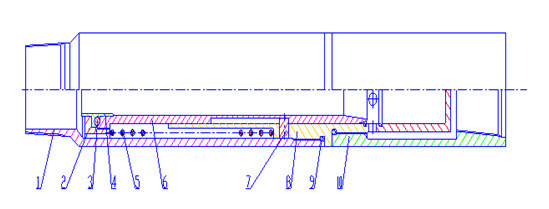

笔式滑套开关结构图

1-上接头 2-连接螺母 3-球 4-转动头 5-弹簧 6-转动滑套 7-键 8-**管 9-盘根 10-下接头

三、工艺特点

1、由于在泵筒与固定凡尔间安装了笔式滑套开关，增加泵余隙0.58米。

2、笔式滑套开关可以用于抽油机井防止油管喷。对于带脱节器的井，下井过程中柱塞压在转动滑套上，不影响转动滑套（6）处于低处。此时压簧的弹性力为30Kg，大于柱塞重量。下杆对接脱节器的同时将转动滑套（6）下压，再上提杆柱实现转动滑套（6）换高位打开进液通道。不带脱节器的井直接下放再上提杆柱，即可打开进液通道。二次作业时下放杆柱再上提杆柱关闭进液通道。

3、对于杆断的井，如果断杆和柱塞的重量超过60Kg（约2、3根杆加柱塞重量）会压缩弹簧（5）使转动滑套（6）下行关闭进液通道，防油管喷。

4、可以用于斜井。

四、功能：

通过转动滑套的移动可方便地关闭或打开进液孔，从而控制油管。进液孔打开时，油管正常生产，进液孔关闭时，实现不压井，即可进行作业。既适用于带脱节器的井，也适用于不带脱节器的井。
