一、用途

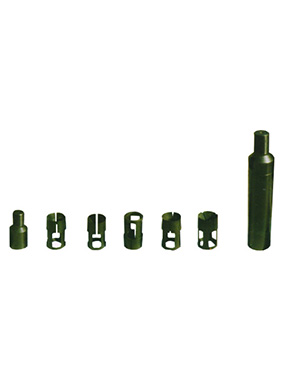

LG-I多功能打捞筒用于油水井套管内打捞断杆及光杆接箍，如打捞圆柱状落物外径22～89mm,捞筒的承受拉力在200～500KN。
二、工作原理
欲打捞落物，应根据落物的外径及顶部情况，选择合适规格的打捞牙；捞筒的上部接头连接作业抽油杆的下端，当抽油杆下到一定深度时，一定要**下放速度，使断物进入捞筒，当捞筒下不去时，上提抽油杆使捞筒上移，卡牙在弹簧的作用向下推挤牙块，从而使卡牙被挤卡在断物的外壁上，上提时重力越大卡牙越紧，当卡牙卡紧力达到技术要求时，断物随着捞筒上移，直*到井口被打捞上来。
三、技术参数
|
型 号 |
打捞管柱**外径(mm) |
接头螺纹代号 |
许用拉力(KN) |
|
BLT28 |
28 |
27/8BG |
350 |
|
BLT36 |
36 |
27/8BG |
420 |
|
BLT45 |
45 |
27/8BG |
500 |
|
BLT25 |
25 |
27/8BG |
250 |
|
BLT22 |
22 |
27/8BG |
200 |
|
零件名称 |
抗拉强度(MPa) |
屈服强度(MPa) |
延伸率(%) |
断面收缩率(%) |
冲击功（J） |
|
下锥筒 |
750 |
550 |
15 |
45 |
6 |
|
卡瓦 |
750 |
550 |
15 |
45 |
6 |
|
上接头 |
600 |
300 |
15 |
38 |
3 |
 |
 |
 |
