对于实施早期内部注水、保持压力采油的注水开发油田，提高注水合格率对于实现稳油控水和提高采收率是极为重要的。注水井压力的高低，分层注水量的大小，直接影响到注水合格率及注水效率。若注水压力太高，则对套管、水泥环等的保护不利；若注水压力太低，则不能保证配注量的完成。而同一口井中，层间压差也不相同。因此，搞好注水井分层压力监测，了解详实的地层压力，准确计量与调配分层注入量，是调节注采平衡的关键。

测试数据准确与否，不但与测试仪器的精度有关，也与井下工具（配水器、封隔器、测试密封段等）及测试工艺有关。

传统的注水井分层配水管柱可达到分层注水的目的，但也有其不足之处。一是分层调配时从底部开始，采用递减法计算求得分层注入量，存在计算误差及分层测流量时层间较大的干扰。二是测压时，需要将欲测层堵塞器捞出，再投入带有堵塞器的压力计。投捞过程中由于注水波动，也会导致测量误差，同时存在堵塞器式压力计座入不严而测试不真实现象。三是测试工序多，调配和测压时间长，劳动强度大。

桥式偏心分层注水配套技术就是针对现有技术不足而进行从井下工具到测试工艺上的**改进。具有如下优点：

1．分层测压时，不用投捞堵塞器。减小测试工作量，避免了由于投捞堵塞器造成的注水波动或重投堵塞式压力计坐入不严造成测试误差较大或测试失败问题，大大提高了测试准确性和成功率。

2．在测试时，不改变正常注入状态。减小或避免了层间矛盾，排除层间干扰，使之测试资料准确。

3．工作筒主体的旁通孔做为过流通道，使井下各层相对独立，测试哪个层可以任选，其它层正常注采不受干扰。

4．由于各层相对独立，在流量调配过程中不是递减计算，各层流量独立实测，**了递减法带来的系统误差，提高了测试精度。

5．由于分层配注特点，各层相对独立，因此在流量测试中可缩短调配时间。

6．由于各层独立，在流量测试过程中分层小排量测试也相应简化，解决了常规配水管柱小排量配水难的问题。

7．测试工艺简单，常规设备仪器都适用于该工艺条件测试。堵塞器采用常规注水堵塞器，使分层配水技术具有通用性。

桥式偏心分层注水配套技术为油田分层注采提供了可靠的技术保障，配套的测试工艺可为石油地质部门提供准确、快捷、真实的测试资料。

相应的配套工具主要有：

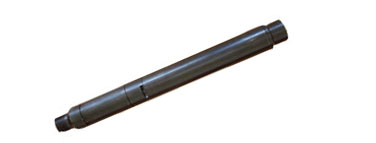

TZ-KPX桥式偏心配水器，它具有桥式通道，分层测压与调配时各层间相对独立，可与现有的测试技术配套。

TZ-Y344-114型防砂注水封隔器，为一种免投捞可洗井封隔器。下井时各层可直接装好配水咀或空咀，借助于注水井来水压力就可使封隔器坐封，然后便可验封，避免了打捞死咀堵塞器、用水泥车加压坐封隔器工序，省时、省力、省费用。洗井时，从油套环空洗井，洗井时洗井液经滤网进入推动解封活塞下行胀开卡瓦使封隔器解封后洗井， 洗井通道大，洗井彻底避免了常规带洗井凡尔的封隔器洗井凡尔关不上的弊病。由于该型注水封隔器具有防砂滤网不会因为砂卡造成封隔器不解封的问题。较大的内通径，给测试工作带来很大方便，因此可实现小卡距细分注水或油层测试评价。

TZ-Y341-114双缸可洗井封隔器，是一种可以在较低注入压力下就坐封的抗层间干扰的封隔器。它的坐封压力只有4-6Mpa这样用注水井来水就很方便使封隔器坐封，避免了上水泥车坐封，洗井时在套压大于油压时打开洗井活塞进行洗井，当注水时洗井活塞又被关闭由于洗井活塞的关与开只决定于油套的压力差，和层间压差无关，排除了因为层间矛盾而造成的干扰问题。

TZ型测试密封封段，可用于注水井分层调配与测压，除具有常规测试密封段的优点外，由于它有内置式压力计，可测量各小层的压力，还具有双向来压自封性能，由此可取得真实、可信的分层压力。

TZ单项流堵塞器：该堵塞器具有当注水时能在停注时由于设有单流阀，诸如的水不会反吐回来。同时在洗井时能使洗井液一直到井底的阀尔采进入油管反出到地面是各油层都得到了清晰，避免了以往的堵塞器洗井液每经过一级堵塞器就有一部分洗井液反出，造成有的油层根本就没洗通的现象。

TZ型单臂；.双臂投劳器 ，调配时投劳堵塞器能否顺利，投劳器是一个很关键的工具，我公司生产的，单；双臂投劳器由于采用了高强度的结构钢和严格的加***，在多个油田获得了很好的信誉。

桥式偏心分层注水配套技术是注水开发油田一种较为理想的工艺技术，具有广泛的市场应用前景。
