产品型号：LFJYM-221-TY-148-Ⅲ

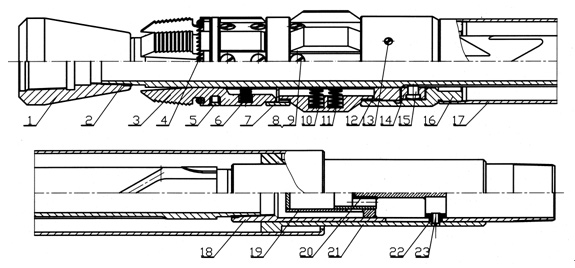

一、产品的结构：

上接头、“O”型圈、卡爪、卡爪弹簧、扶正块弹簧、卡瓦座、滑道、滑动销钉、连接销钉、**管、单流阀、锁钉、防脱销钉等组成。

二、工作原理：

螺杆泵井防喷作业机械式油管锚用于螺杆泵井锚定管柱同时不压井，锚定部分是轨道机械式，上提后下放锚定，上提解锚，该工具增加了联动装置，可以带动单流阀跟着扶正体及卡瓦运动。卡瓦处于锚定状态时，单流阀打开锚的**通道，进行正常生产。卡瓦处于自由状态时，单流阀关闭锚的**通道，实现螺杆泵在起下施工过程中防止油管喷的作用。

三、优点：

1、卡瓦材质采用20CrMnTi、渗碳等工艺过程，锚定可靠。

2、加工质精良，锚可以重复使用多次，节约成本。

3、安装单流阀,既起到了防喷的作用,又节省了油管灌水的工序。

4、该工具采用提挂式，可以反复*作多次，坚固耐用。

四、下井注意事项：

1、轻拿、轻放，不要猛摔、不要猛砸。

2、下井时丝扣完好无损，防止工具和油管扣不严漏失。

3、下管柱时，中途上提高度应小于防座距400mm（导吊卡时上提）。起管柱时中途不放高度应小于防座距。

4、座封时管柱不要全速下放，防止卡爪蹾折。

五、主要技术参数：

1、总长度： 1350mm。

2、钢体外径：148mm。

3、防座距：400mm。

4、适应套管内径：159~166mm。

六、安装方法：

连接在螺杆泵管下，母扣朝上公扣朝下，下端接尾管。
